DOYMA Mehrsparte Bauherrenpaket (ohne Keller)

DOYMA GmbH & Co

770,00 €


Inhalt: 1 Stück
(Nettopreis 647,06 €)

Hersteller: DOYMA GmbH & Co

  • Lieferzeit ca. 8 Werktage


Artikel-Nr.: 40300068614
Hersteller-Nr.: 225800009093

Das DOYMA Mehrsparte Bauherrenpaket (ohne Keller) inkl. Quadro-Secura® Basic R4+ bietet eine kostensparende und vor allem normkonforme Möglichkeit, Versorgungsleitungen in Neubauten einzuführen. Die vier Versorgungssparten Strom, Wasser, Telekommunikation und Gas können mit dieser Mehrsparte platzsparend und in Reihenanordnung in nichtunterkellerte Gebäude eingeführt werden. Bevor Kunden eine Mehrsparte kaufen, sollte vor dem Kauf die passende Schlauchlänge (vom Gebäude bis zum Netzanschluss) eruiert werden. Im SH Netz Shop kann zwischen den Schlauchlängen (3 m, 6 m, 10 m oder 15 m) gewählt werden. Die Mehrspartenhauseinführung Quadro-Secura® Basic R4+ des Herstellers DOYMA dichtet zuverlässig ab und ist von führenden Netzanbietern geprüft und anerkannt. Kunden sollten sich im Vorfeld über die notwendige Länge der Mantelrohe bzw. Schlauchlänge (= Strecke zwischen Anschlussstelle im Gebäude bis zum Versorgungsnetz).

  • Mehrspartenhauseinführung in Reihenausführung bestehend aus:
    Rohbauteil Quadro-Secura® Basic FUBO-E-R4+ zum Einbetonieren in die Bodenplatte inkl. biegesteifen Mantelrohren DN 90 mit 78 mm Innendurchmesser
    Installationsteil Quadro-Secura® Basic MB-R4+ für Gas: DN 25 Gas-Hauseinführungen von RMA und Schuck, Wasser: AD 32, 40, 50 mm, Strom: AD 26-36 mm, Telekom: bis 7 Leitungen
    Verbindungsmuffen,Mantelrohrendstopfen und Ergänzungsset Schuck
  • Mehrsparte zum Einsatz in noch zu erstellende Bauwerke aus WU-Beton ohne Keller
  • 100%ige Spartentrennung beim Verlegen in die Bodenplatte
  • Sparten sind mit gas- und druckwasserdichten Blindstopfen vorbelegt und können flexibel belegt werden
  • werkseitig druckgeprüftes, biegesteifes Mantelrohr von DOYMA für Einhaltung der Biegeradien (Prüfsiegel)
  • DVGW-zugelassen nach VP 601 (B1)
  • geprüfte Gas- und Druckwasserdichtigkeit gem. DIN 18322
  • kompakte und platzsparende Installation der Haus- / Netzanschlüsse
  • erfordert nur eine Futterrohr- / Kernbohrung DN 200
  • Versorgungsleitungen können unabhängig vom Baufortschritt eingeführt werden
  • späteres Auswechseln der Medienleitungen möglich (Relining)
  • Universalabdichtung
  • einbaufertige Lieferung (auch Express möglich)

Hinweis: Für die Zustellung an Inseladressen erlauben wir uns einen Inselzuschlag von 75 € zu erheben. Bei Anlieferung an eine Insel ist eine Expresszustellung leider nicht möglich.

Weiterführende Links zu "DOYMA Mehrsparte Bauherrenpaket (ohne Keller)"

Verfügbare Downloads:

  • Mehrspartenhauseinführungen Quadro-Secura® Basic R4+ erfüllen den Anhang B1 der Prüfgrundlage VP601 vom Januar 2008 und sind kompatibel zu Gashauseinführungen, die in Ausführung und Konstruktion ebenfalls dem Beiblatt B1 entsprechen.

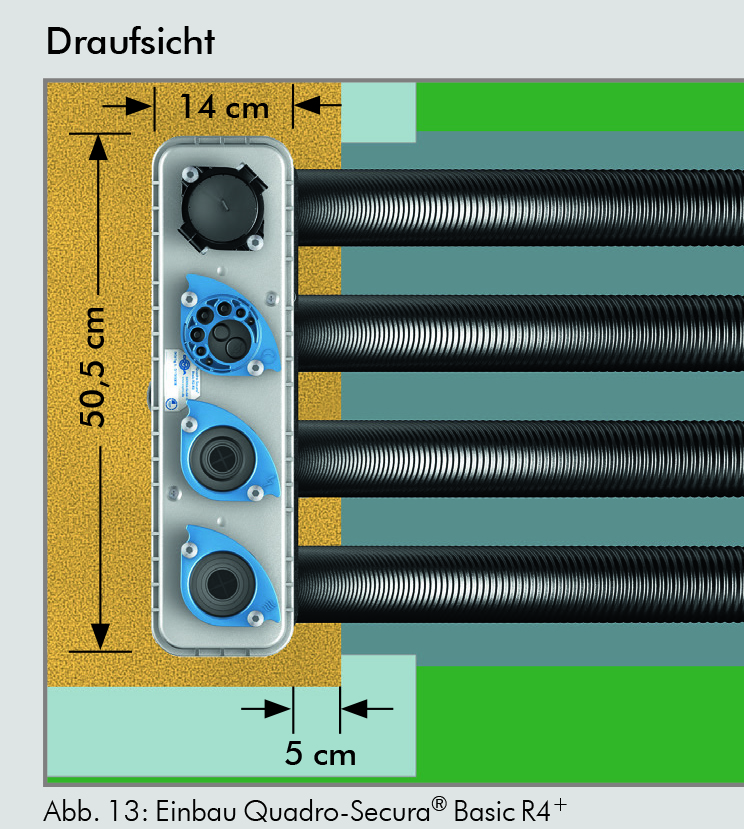

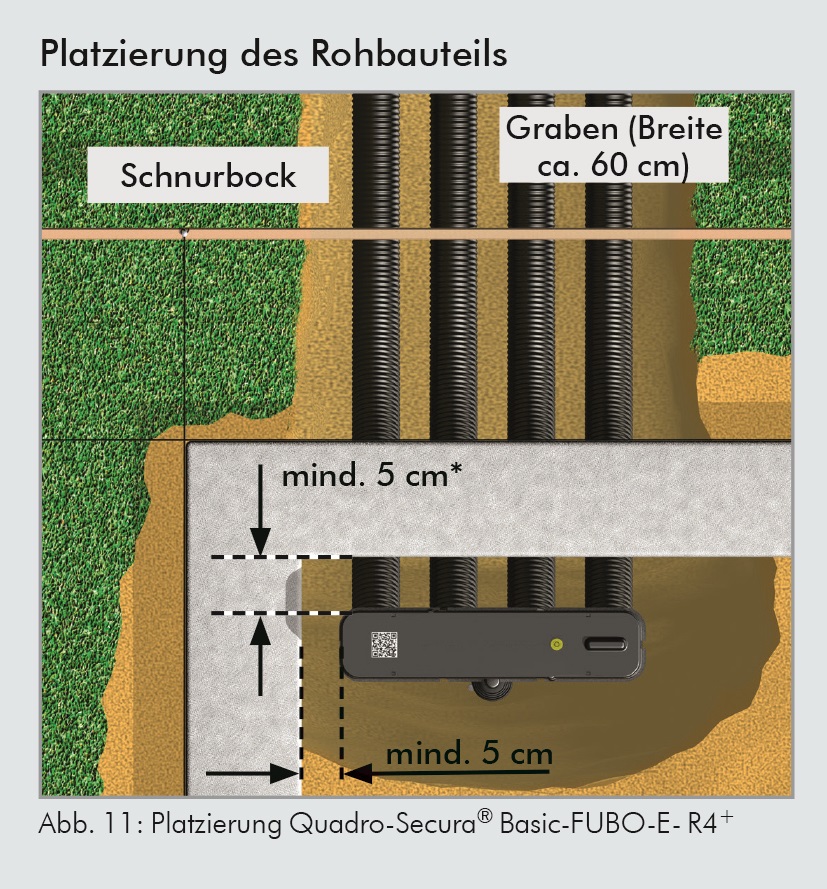

  • Zur Einhaltung des Wandabstandes ist je nach Fundamentausführung nach Rücksprache mit dem Architekten bzw. Bauausführenden eine Aussparung im Streifenfundament vorzusehen! Weiterhin ist der Wandabstand vorab mit den Versorgungsunternehmen abzustimmen
  • Bei der Installation der Hauseinführung müssen die entsprechenden Vorschriften der Berufsgenossenschaften, die VDE-Bestimmungen, die entsprechenden nationalen Sicherheits- und Unfallverhütungsvorschriften sowie die Richtlinien (Arbeits- und Verfahrensanweisungen) eines Unternehmens beachtet werden.

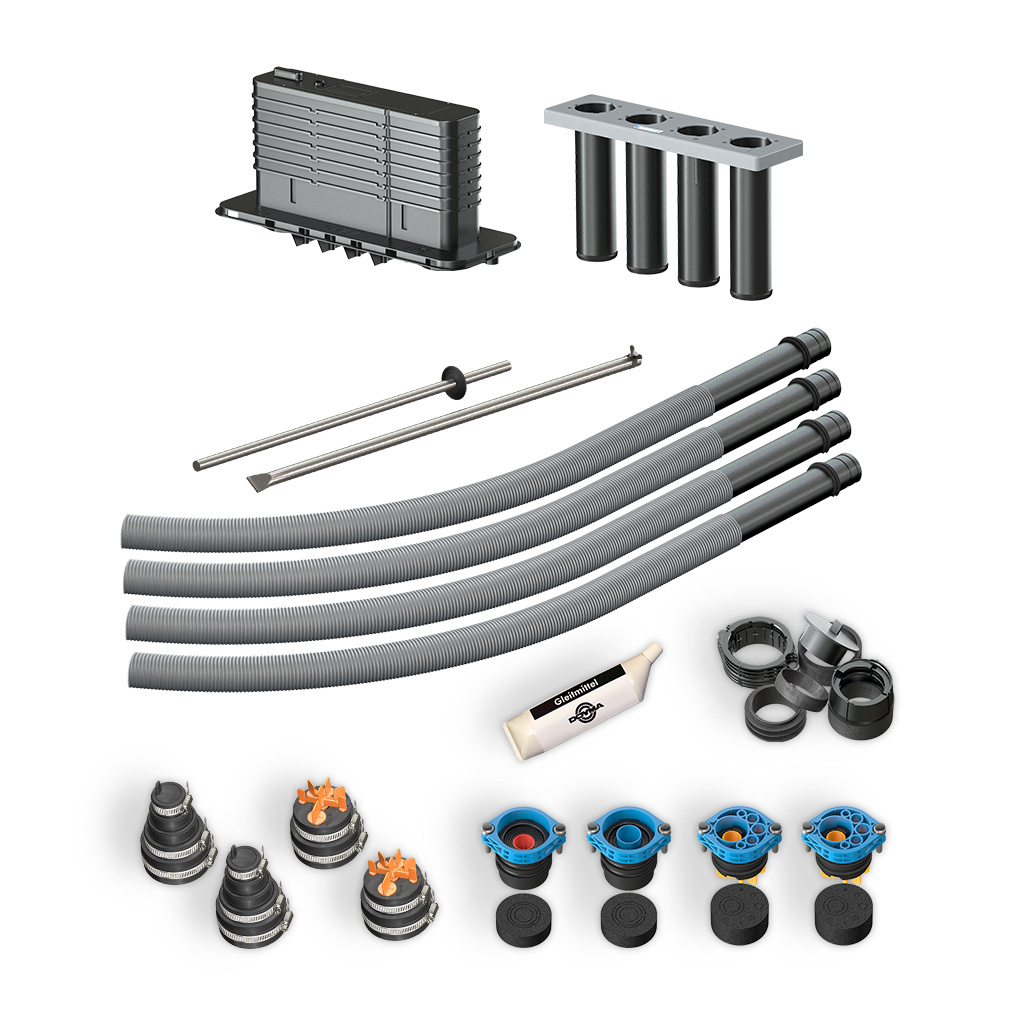

Komponenten / Lieferumfang:

  • 1 x Quadro-Secura® Basic R4+
    Installationsteil zum Abdichten der Medienleitungen für:
    Gas: DN 25 Gas-Hauseinführungen von RMA und Schuck
    Wasser: AD 32, 40, 50 mm
    Strom: AD 26-36 mm
    Telekom: Bis 7 Leitungen mit 2 x 5-7 mm, 3 x 7-13 mm, 1 x 14-18 mm und 1 x 19-22 mm
  • 1 x Quadro-Secura® Basic FUBO-E-R4+
    Rohbauteil zum Einbetonieren in die Bodenplatte inkl. 4x 3 m / 6 m / 10 m biegesteifes Schlauch- bzw. Mantelrohr DN 90 mit 78 mm Innendurchmesser
    1 Stück Aufstellvorrichtung mit Erdspieß
  • 4 x Verbindungsmuffen (2726)
    Zum Anschluss und zur Verlängerung der biegesteifen Mantelrohre / Schläuche
  • 4 x Mantelrohrendstopfen (2704)
    Für die Abdichtung der Mantelrohre und Leitungen

Für die ordnungsgemäße Installation der Mehrspartenhauseinführung Quadro-Secura® Basic-FUBO-E-R4+ (Rohbauteil) benötigen Sie neben dem üblichen Standardwerkzeug die folgenden Werkzeuge und Hilfsmittel:

  • Wasserwaage
  • Zange
  • Hammer
  • Meterstab
  • Gleitmittel
  • selbstverflüchtigendes Gleitmittel

DOYMA GmbH & Co ist ein führender Hersteller von Dichtungs- und Brandschutzsystemen mit Sitz in Oyten. Die Kernkompetenzen des Unternehmens liegen bei Ein- und Mehrspartengebäude-einführungen für Versorgungsleitungen, bei Durchführungsystemen für Kabel und Rohre sowie bei Brandschutzprodukten.

Die Marke steht in der Branche für höchste Qualität und Zuverlässigkeit. Die Hauseinführungen sind DVGW-geprüft und garantieren maximale Einbausicherheit. Die Lieferungen der Hauseinführungen erfolgen direkt zur jeweiligen Baustelle.
